实验名称STM32 综合操作

1. 实验内容

综合使用操作系统提供的功能结合I2C和ADC的功能实现温湿度的读取显示等干功能。

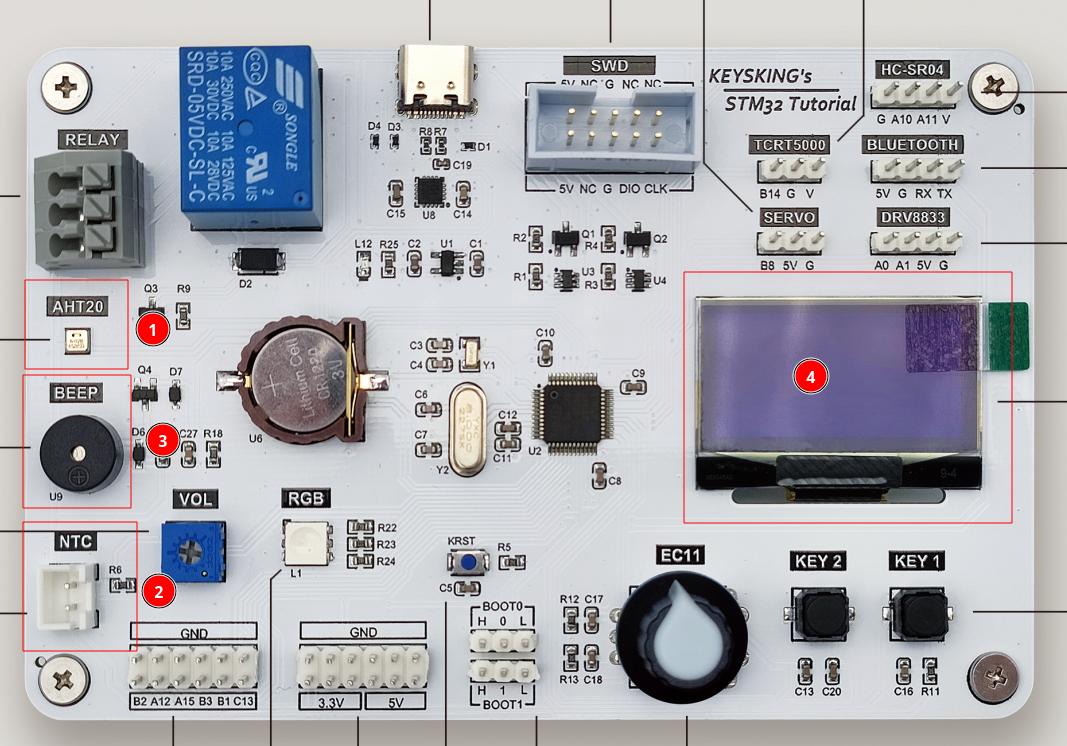

image-20231021101741989

  1. AHT20I2C总线的温湿度传感器
  2. 热电偶温度传感,需要使用外部热电偶连接;
  3. 蜂鸣器使用PWM可以发出指定频率的声音选做
  4. I2C的OLED显示器用于显示选做

2. 基本要求

  1. 使用两个线程分别读取AHT20的温湿度和NTC的温度读取时间间隔最好大于一秒
  2. 使用操作系统提供的信号组实现当AHT20和NTC读取完成后比较两个传感器读取温度的差值并记录相应的温度差值两个传感器的温度以及湿度
  3. 通过消息队列的方式向串口发送第二要求中的所有数据,数据格式自定。

3. 进阶要求

  1. 设定温度告警上线当温度超标的时候通过蜂鸣器产生告警声同时可以考虑使用RGB的LED产生告警的闪光声音效果和闪光效果自定
  2. 在OLED显示两个传感器的温度温度差以及湿度显示效果自定

4. 其他说明

  1. 中断方式下,如果需要访问全局变量,最好把全局变量使用 volatile 来进行修饰,避免编译器对该变量进行优化。具体参考 https://blog.csdn.net/dengjin20104042056/article/details/107716564 。主函数和中断处理函数相当于两个线程,因为编译器的优化,在一个线程中改变一个全局变量的值,另外一个线程读取到的可能是没有改变前的值,因此需要用 volatile 来标识这个变量,让编译器不优化这个变量的存储(这个变量的值可能因为编译器的优化在寄存器中进行改变,而不是在真正的内存区间)。这个问题书上在中断这部分也说明了。
  2. 开发板提供了所有外设的操作例程,请参考开发板提供的例程。
  3. 操作系统相关的内容请参考教科书。

5. 实验报告要求

按照群中的实验报告的模板,以及模板中的说明进行。
