[!CAUTION]

我们用的开发板和书上的不一样，另外开发环境不太一样，因此这一章内容我们主要介绍开发板和开发环境。

1. STM32微处理器概述

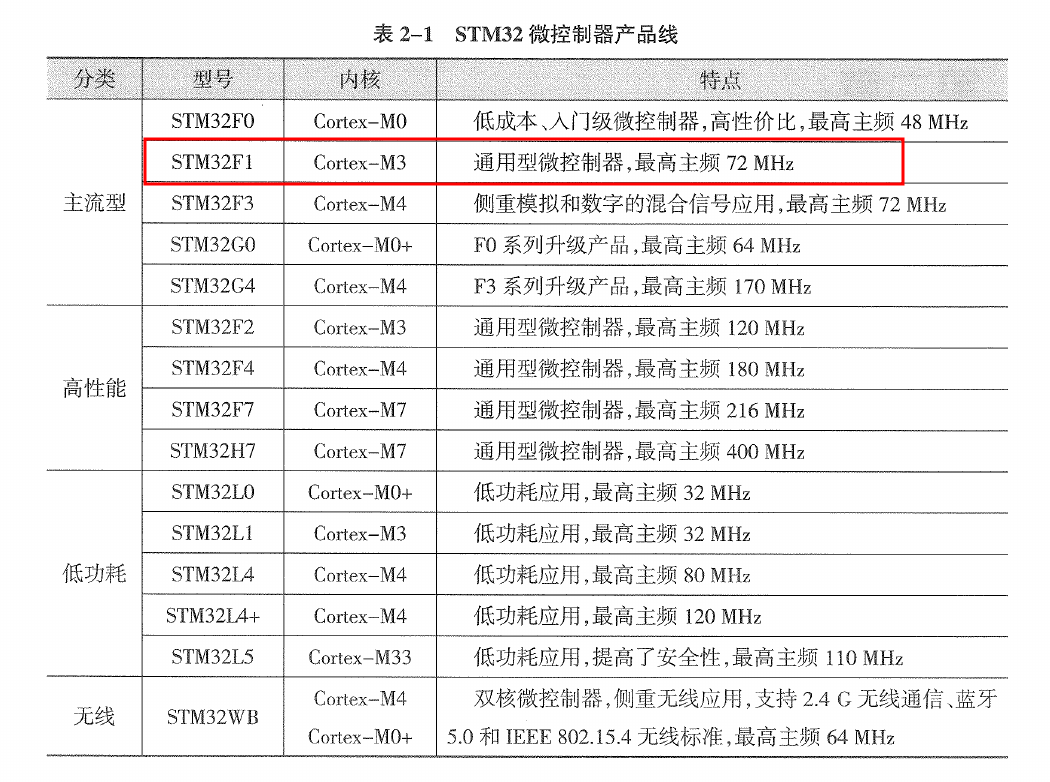

1.1. Cortex-M 家族

使用ARM Cortex-M 内核，由意法半导体生产的STM32F1系列。STM32被广泛应用于各种消费电子产品、工业控制、汽车领域，有完善的产品线和开发工具。

1.2. STM32F103C8T6

Arm® 32-bit Cortex ®-M3 CPU core
Memories
- 64 or 128 Kbytes of Flash memory
- 20 Kbytes of SRAM
2x 12-bit, 1 μs A/D converters (up to 16 channels)
DMA
- 7-channel DMA controller
- Peripherals supported: timers, ADC, SPIs,
- I2Cs and USARTs
Up to 80 fast I/O ports
Debug mode – Serial wire debug (SWD) and JTAG
Seven timers
- Three 16-bit timers, each with up to 4 IC/OC/PWM or pulse counter and quadrature (incremental) encoder input
- 16-bit, motor control PWM timer with dead-time generation and emergency stop
- Two watchdog timers (independent and window)
- SysTick timer 24-bit downcounter
Up to nine communication interfaces
- Up to two I2C interfaces (SMBus/PMBus®)
- Up to three USARTs (ISO 7816 interface,
- LIN, IrDA capability, modem control)
- Up to two SPIs (18 Mbit/s)
- CAN interface (2.0B Active)
- USB 2.0 full-speed interface

1.2.1. 封装

1.2.2. 芯片引脚（p17）

电源：VDD、VSS；VDDA、VSSA
复位：NRST
时钟：OSC，高速和低速，高速8M；低速32.768K，主要用于时钟
调试：JATG（下面分析开发板时会标出）
通用：GPIO

参考资料：

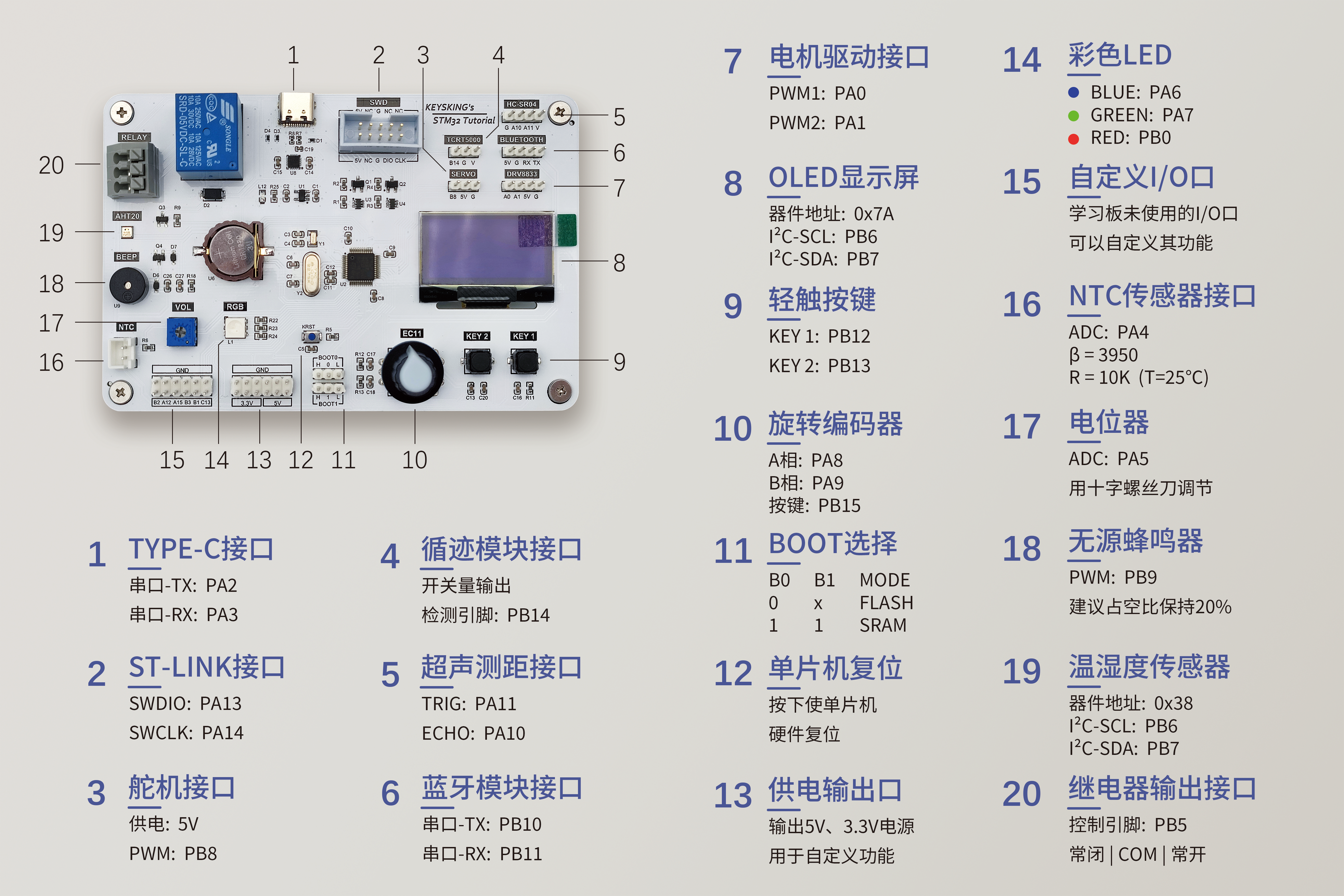

2. KeysKing开发板

两个刚毕业的大学生做的项目，非常适合教学使用，有丰富的扩展。有视频教材。

自己负责自己的硬件，损坏需要赔偿
每个盒子中有一张表格，请核对表格仔细检查附件
领用与归还都需要在表格签字
大多情况下不需要使用附件，如果要使用附件，请确保电源不要接错烧板子
B站有视频，有兴趣的朋友可以看视频做更多的实验

2.1. 开发板硬件简单解析

学习板原理图

如何看懂电路图？简单，标号一样的就是一样的，或者是相连接的。

2.1.1. 供电

AP2112是一个线性稳压器件，把5V降压成3.3V为MCU供电。因此开发板有两套电压，5V和3.3V，请注意区分。5V电压哪里来？

通过TYPE-C接口，接计算机的USB接口，其中的VBUS就是5V；

TYPE-C连接到 CH343P （USB转串口），为计算机提供了一个串口，该串口与MCU的PA2、PA3连接，为计算机和开发板的串口建立了通信。

另外，调试接口的SWD中的VSWD也是计算机USB的5V。

最后看一下电流防倒灌电路：

VBUS是TYPE-C的5V，VSWD是调试接口SWD的5V，通过防倒灌电路使得这两路电源都进入AP2112线性稳压的5V端口，为开发板提供3.3V电压。防倒灌电路等效为一个二极管，使得两个5V电源可以不干扰（同时供电）。

2.1.2. 时钟和复位

1的位置是两个时钟，低速（32.768k）和高速(8M)。其中32.768k 是为计时提供精确的脉冲；8M高速通过MCU内部倍频后，可以为MCU内部提供高达72M的核心时钟。

为什么需要32.768k的时钟？

2位置是复位电路（低有效），很简单，该端口有个电容，为MCU上电的瞬间提供一个低电位，使得MCU复位；如果按下按钮，该端口被拉低，MCU强制复位。

复位电容的工作原理是什么？

为什么复位会用低电位，而不用高电位复位？

上述是开发板的主要核心电路分析，后面的课程当中对用到的电路进行分析。要学会看电路的原理图。

3. 开发环境

视频:安装stm32CubeIDE

书上介绍的开发环境是Keil开发环境，这个在51中也使用过，但是该软件是属于商业软件，需要购买。因此我们使用意法半导体提供的免费开发环境stm32cubeide，其开发过程与书上讲的几乎完全一致，且集成度更好，更便于使用。

下载 stm32cubeide 。

另外，后续的开发中会使用到串口，推荐开源的 xtools

下载 xtools 。

注意，虽然下载不需要用户，但是使用需要登录！否则无法下载相应的芯片资源，无法进行编译！在下图中 MyST 菜单中登录后才能进行相应的开发。

STM32CubeIDE集成了：STM32CubeMX：芯片选型、配置、代码生产等，生成的框架可以供多种IDE使用基于Eclipse的集成开发环境。安装完成后，界面如下：

一般的开发流程如下：

目标选择
引脚分配
外设配置
时钟配置
工程配置
程序编写

3.1. 示例：LED闪烁

3.1.1. 新建项目

File->New->STM32 Project 出现以下界面：

在1位置输入 103C8T6 后，会在2位置出现芯片选择，选择第一个就好，然后点击3位置的Next。

在1位置输入项目名称，然后在2位置点击 Next。

选择开发固件（其实就是函数编程的接口版本，类似C开发中使用的三方库），一般不用更改，直接点击2位置的Finish完成。如果遇到下图对话框，选择Yes。

3.1.2. 硬件配置

上图是说IDE试图打开设备配置的配置方案，询问你是否需要打开。然后下面的界面对芯片进行配置。

查看RGB硬件的端口，暂时使用PA6作为需要闪烁的LED。鼠标点击PA6 选择“GPIO_Output”，让PA6作为输出端口；接下来，鼠标右键点击PA6，选择Enter User Label。注意，User Label 是给端口起一个更清晰的别名，这个别名在编程的时候被当成是常量，因此，名字需要符合C语言常量的规则。

好了，目前我们的芯片看起来是这样：

PA6变绿，并且有个图钉，表示这个端口已经被配置和占用。使用ctl+s 保存更改，IDE会询问是否生成代码框架，当然选择Yes。

3.1.3. 加入代码

打开 main.c 大约在101 行左右，输入以下代码。注意，注释代码是IDE自动生成的，不要删除！

  while (1)
  {
    /* USER CODE END WHILE */


    /* USER CODE BEGIN 3 */
	  HAL_Delay(1000);
	  HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
  }
  /* USER CODE END 3 */
}

代码一定需要在 /* USER CODE BEGIN 3 / 和 / USER CODE END 3 */ 之间，因为IDE自动维护代码，否则下一次你重新配置硬件后重新生成代码，你自己的代码有可能丢失，因此请仔细阅读注释文件。

接下来点击运行按钮：

可能会出现运行配置的界面：

注意接口应该是SWD，一般不用修改，直接OK后观察开发板的效果。
