简单的例子
1. 新建带FreeRTOS的项目

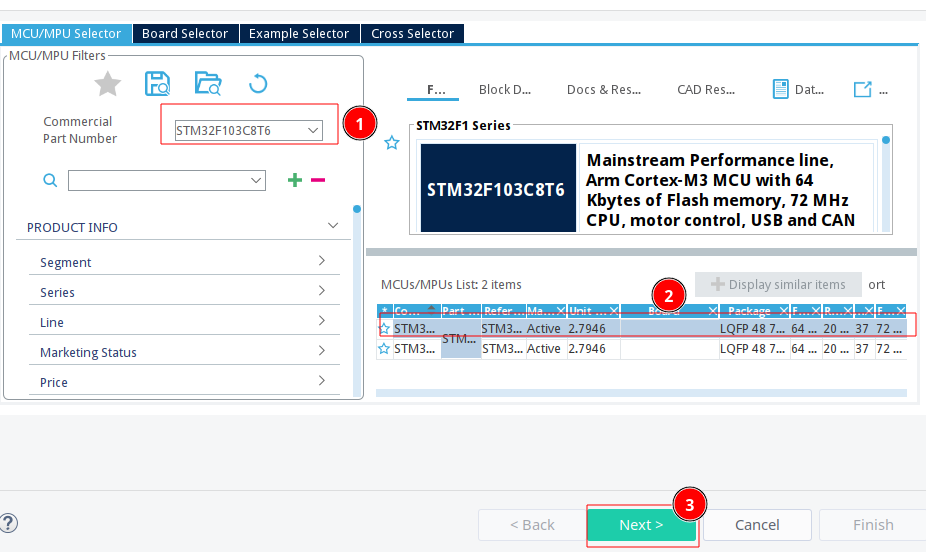

1.1. 建立项目

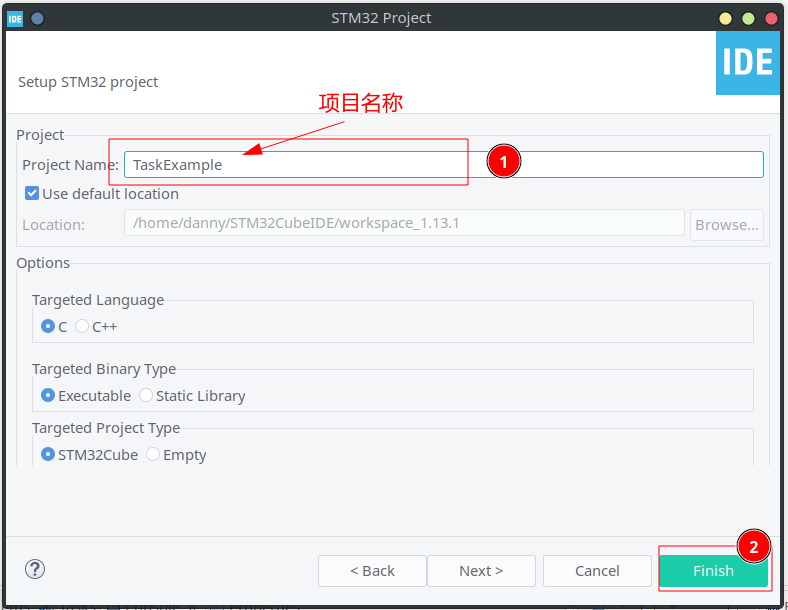

File->New->STM32 Project
1.2. 配置项目
首先启用FreeRTOS支持，使用CMSIS_V2接口。

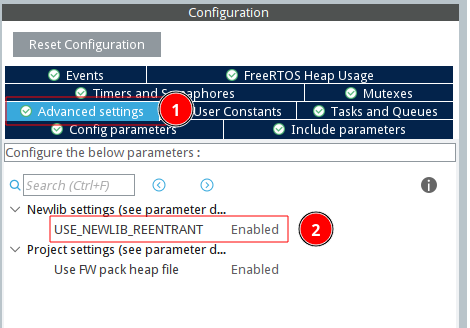

在Advanced settings 中打开 NEWLIB 的支持。

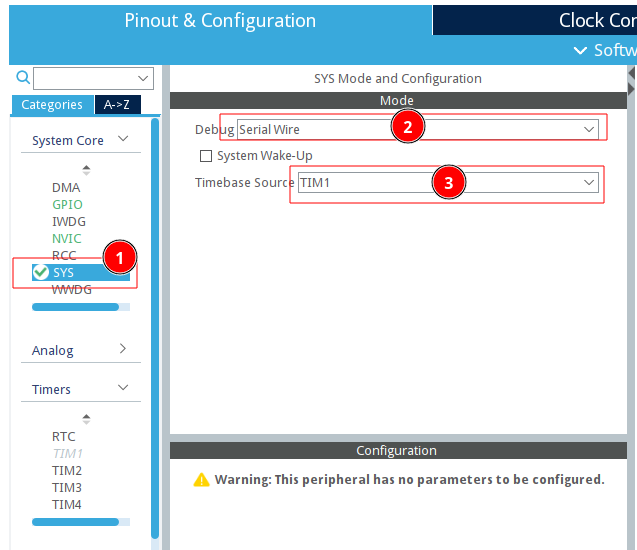

设置系统滴答的时钟源以及调试方式。

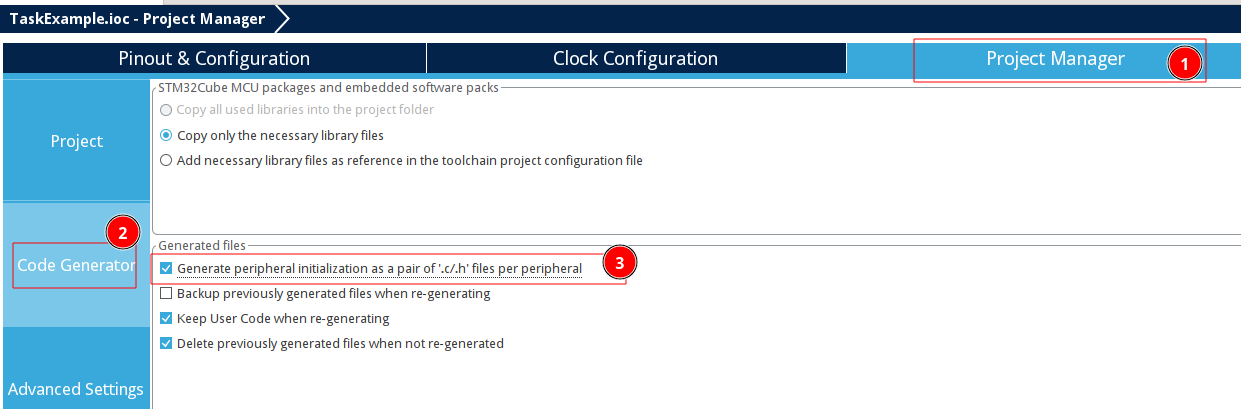

因为代码量比较多，最好为每个外设设置独立的文件。
保存后生成代码框架

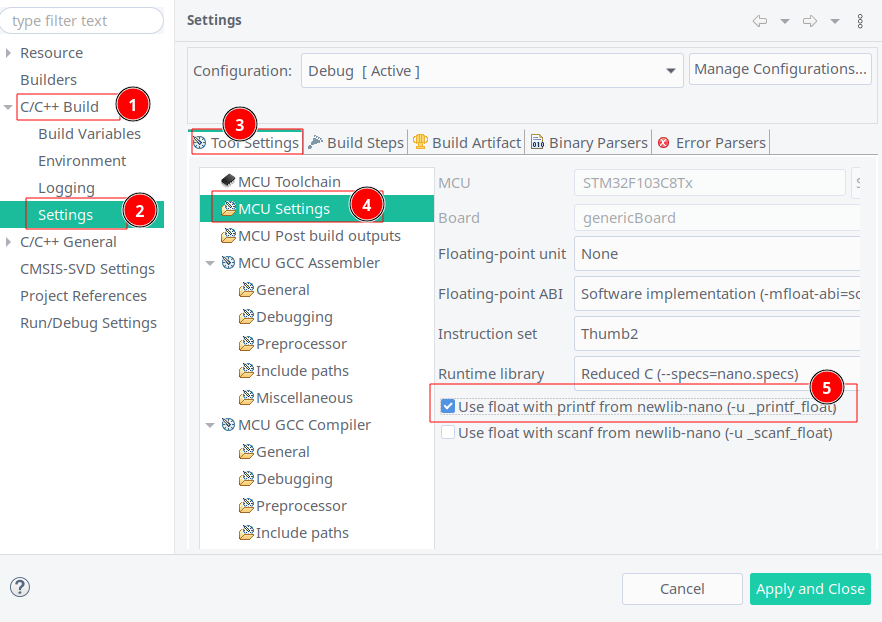

最后设置使用printf可以使用浮点。
Project->Properties
2. 事件标志组的使用
请参考书上333页的讲解。
这里使用两个按钮都同时按过后才能点亮灯作为例子；如果只按了一个按钮不会点亮灯；两个按钮的先后顺序没关系；也就是说这是一个AND关系。
为了简单，我们并不做太多的操作，只是在一个按钮按下的时候设置信号而已。当点灯的任务执行完点灯后，清除标志。
2.1. 环境配置
这里的配置都在IDE中配置完成，并不涉及代码
2.1.1. 按键线程

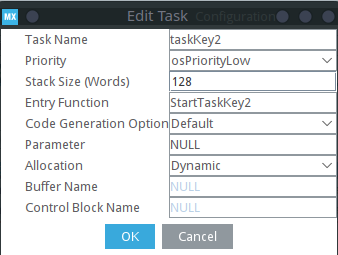

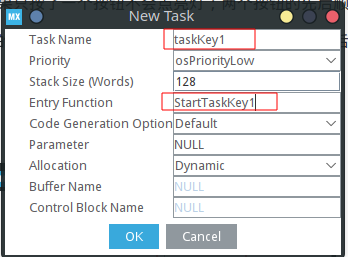

建立两个线程，定时检查按钮。
2.1.2. 按键配置

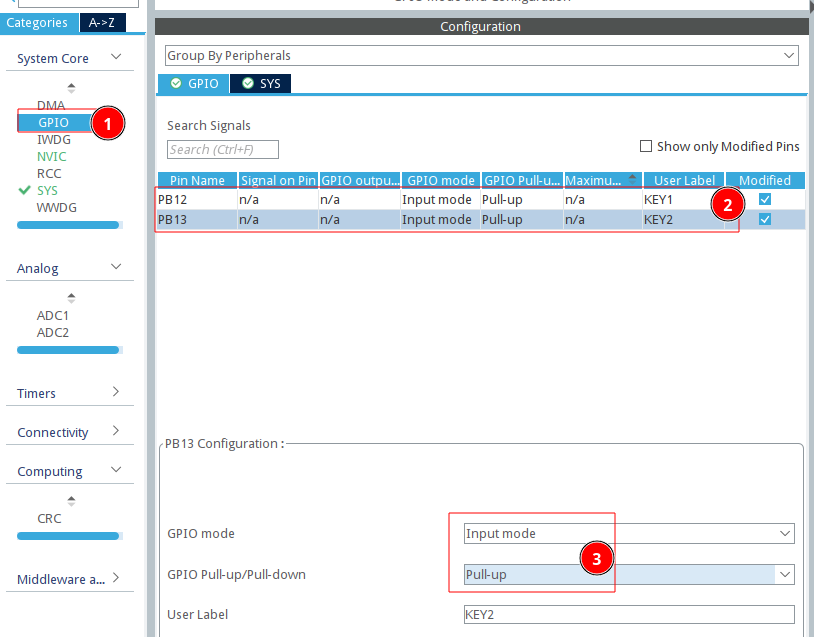

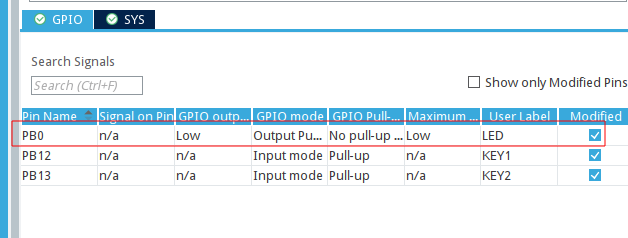

设置按键方式为输入，设置label为 KEY1 和 KEY2。需要在GPIO中设置两个端口的上拉（其中有个端口有外部上拉，我记不住了，就两个都设置了，也不影响）。
2.1.3. LED灯配置
使用红色灯PB0端口设置成输出，并设置label为LED。
2.1.4. LED控制线程

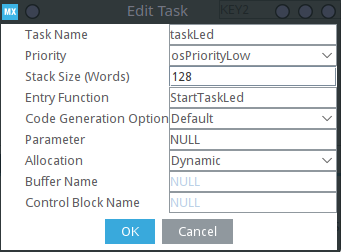

建立一个LED控制线程
2.1.5. 事件标志组

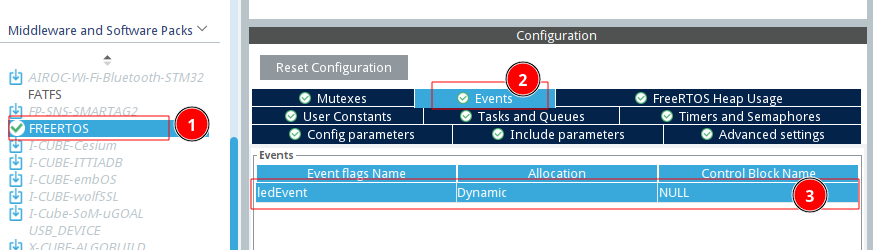

书上是通过代码的方式建立事件标志组的，代码有些问题。这里直接使用配置的方式建立事件标志组。
2.2. 代码解析
IDE已经为我们生成了代码框架，接下来看看主要的代码块在什么位置。
2.2.1. 代码框架
GPIO的端口常量定义在main.h 的大约 60 行：
#define LED_Pin GPIO_PIN_0
#define LED_GPIO_Port GPIOB
#define KEY1_Pin GPIO_PIN_12
#define KEY1_GPIO_Port GPIOB
#define KEY2_Pin GPIO_PIN_13
#define KEY2_GPIO_Port GPIOB
这里定义了我们的三个IO的port和pin，到时候需要使用。
在 freertos.c 的大约67行定义了事件标志组的变量：
/* Definitions for ledEvent */
osEventFlagsId_t ledEventHandle;
const osEventFlagsAttr_t ledEvent_attributes = { .name = "ledEvent" };
在大约87行的MX_FREERTOS_Init 初始化函数中对线程以及事件标志进行初始化：
void MX_FREERTOS_Init(void) {
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* USER CODE BEGIN RTOS_MUTEX */
/* add mutexes, ... */
/* USER CODE END RTOS_MUTEX */
/* USER CODE BEGIN RTOS_SEMAPHORES */
/* add semaphores, ... */
/* USER CODE END RTOS_SEMAPHORES */
/* USER CODE BEGIN RTOS_TIMERS */
/* start timers, add new ones, ... */
/* USER CODE END RTOS_TIMERS */
/* USER CODE BEGIN RTOS_QUEUES */
/* add queues, ... */
/* USER CODE END RTOS_QUEUES */
/* Create the thread(s) */
/* creation of defaultTask */
defaultTaskHandle = osThreadNew(StartDefaultTask, NULL,
&defaultTask_attributes);
/* creation of taskKey1 */
taskKey1Handle = osThreadNew(StartTaskKey1, NULL, &taskKey1_attributes);
/* creation of taskKey2 */
taskKey2Handle = osThreadNew(StartTaskKey2, NULL, &taskKey2_attributes);
/* creation of taskLed */
taskLedHandle = osThreadNew(StartTaskLed, NULL, &taskLed_attributes);
/* USER CODE BEGIN RTOS_THREADS */
/* add threads, ... */
/* USER CODE END RTOS_THREADS */
/* Create the event(s) */
/* creation of ledEvent */
ledEventHandle = osEventFlagsNew(&ledEvent_attributes);
/* USER CODE BEGIN RTOS_EVENTS */
/* add events, ... */
/* USER CODE END RTOS_EVENTS */
}
在freertos.c中有三个自定义的线程，可以在IDE的Outline中比较方便的看到：
这三个函数就是具体的线程任务，我们看看其中的一个，其他三个都是类似的。
/* USER CODE BEGIN Header_StartTaskKey1 */
/**
* @brief Function implementing the taskKey1 thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_StartTaskKey1 */
void StartTaskKey1(void *argument) {
/* USER CODE BEGIN StartTaskKey1 */
/* Infinite loop */
for (;;) {
osDelay(1);
}
/* USER CODE END StartTaskKey1 */
}
2.2.2. 添加代码
我们需要在两个按键的线程中读取按键的状态，当按钮被按下后，设置相应的事件标志位；在后在LED线程中等待相应的标志位，等待选项设置成 osFlagsWaitAll，表示当所有的事件被设置后才相应。
实验中采用第0位和第1位作为事件标志。
两个按键线程的代码分别是：
/* USER CODE BEGIN Header_StartTaskKey1 */
/**
* @brief Function implementing the taskKey1 thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_StartTaskKey1 */
void StartTaskKey1(void *argument) {
/* USER CODE BEGIN StartTaskKey1 */
/* Infinite loop */
for (;;) {
osDelay(10);
if (!HAL_GPIO_ReadPin(KEY1_GPIO_Port, KEY1_Pin))
osEventFlagsSet(ledEventHandle, 0x01);
}
/* USER CODE END StartTaskKey1 */
}
/* USER CODE BEGIN Header_StartTaskKey2 */
/**
* @brief Function implementing the taskKey2 thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_StartTaskKey2 */
void StartTaskKey2(void *argument) {
/* USER CODE BEGIN StartTaskKey2 */
/* Infinite loop */
for (;;) {
osDelay(10);
if (!HAL_GPIO_ReadPin(KEY2_GPIO_Port, KEY2_Pin))
osEventFlagsSet(ledEventHandle, 0x02);
}
/* USER CODE END StartTaskKey2 */
}
使用一个死循环去循环检测按钮，每次检测的间隔是10个系统滴答（10ms，因为系统滴答的频率是1000）。注意，这里必须使用osDelay函数！
如果检测到按键被按下，设置事件标志组的标志。按键1设置第0位，因此是 0x01；按键2设置第1位，因此是 0x02。
LED线程等待标志位：
/* USER CODE BEGIN Header_StartTaskLed */
/**
* @brief Function implementing the taskLed thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_StartTaskLed */
void StartTaskLed(void *argument) {
/* USER CODE BEGIN StartTaskLed */
/* Infinite loop */
for (;;) {
osEventFlagsWait(ledEventHandle, 0x03, osFlagsWaitAll, osWaitForever);
HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
}
/* USER CODE END StartTaskLed */
}
因为第0位和第1位都设置后的位掩码对应的数字是 0x03，这样当检测到两个标志都设置后才对LED进行翻转。如果osEventFlagsWait等待到事件满足条件后，会清空相应的事件标志。
2.2.3. 实验效果
单按一个按钮LED并不会进行状态转换，按一个后（可以释放），再按第二个后，LED的状态翻转。
实验3设计

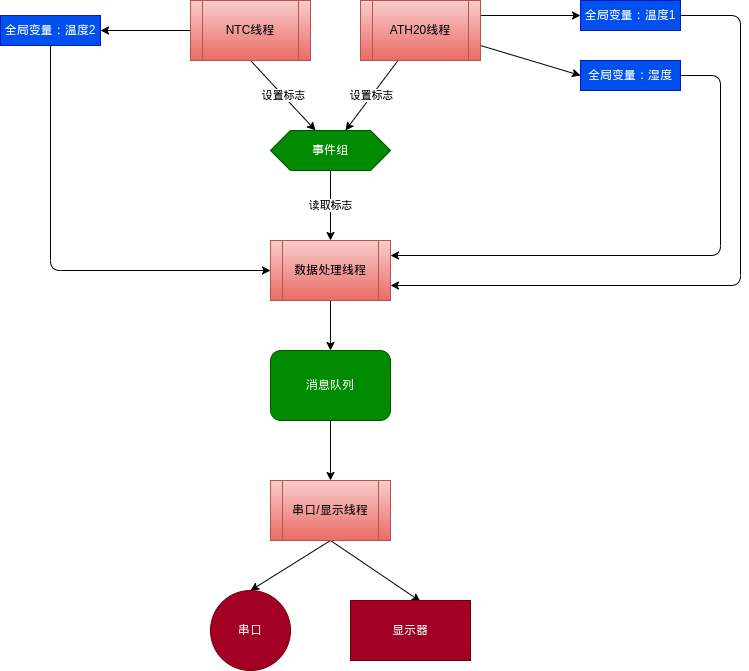

注意以下几点：
- 从最小的代码量一步步完善。如果一开始就是很多代码，那么一旦错误很难定位是哪里出现问题；从最少的代码逐步完善，那么可以基本保证前面代码的正确性。
- 当遇到问题的时候，需要仔细看错误提示；善用跟踪调试工具，并在过程中结合自己的知识，网上的资料和合理的猜想。
- 一条路走不通，换条路走，代码的实现方式有很多种。
