1. ADC

1.1. ADC基本原理

什么是ADC（Analog-to-Digital Converter）？模拟信号转换为数字信号通过测量模拟信号的电压，把电压值转换成数字进行后续的操作。

ADC的本质是通过测量电压值来获得被测信号的电压幅值，并保存成一个数值。通过这种机制，不仅可以测电压，还可以测电阻、电容、电感、压力、温度等，只要这些被测量通过一个传感器可以和电压之间产生某种函数关系。

对电压进行测量后保存到的有效数据的位数被叫做精度，例如8位精度可以有256个值，10位精度的有1024个值；该MCU的ADC精度是12位的，有4096个值；

另外，ADC中还有个重要的概念叫做参考电压，也就是测量电压的基准。在该芯片中，内部基准电压叫做 Vrefint，经查阅资料应该是2.048V，也就是说ADC最高能检测的电压是2048V。如果按照12位精度采样，那得到的分辨率是0.0005V。

问题：如果电压高于2.048V应该如何进行检测？

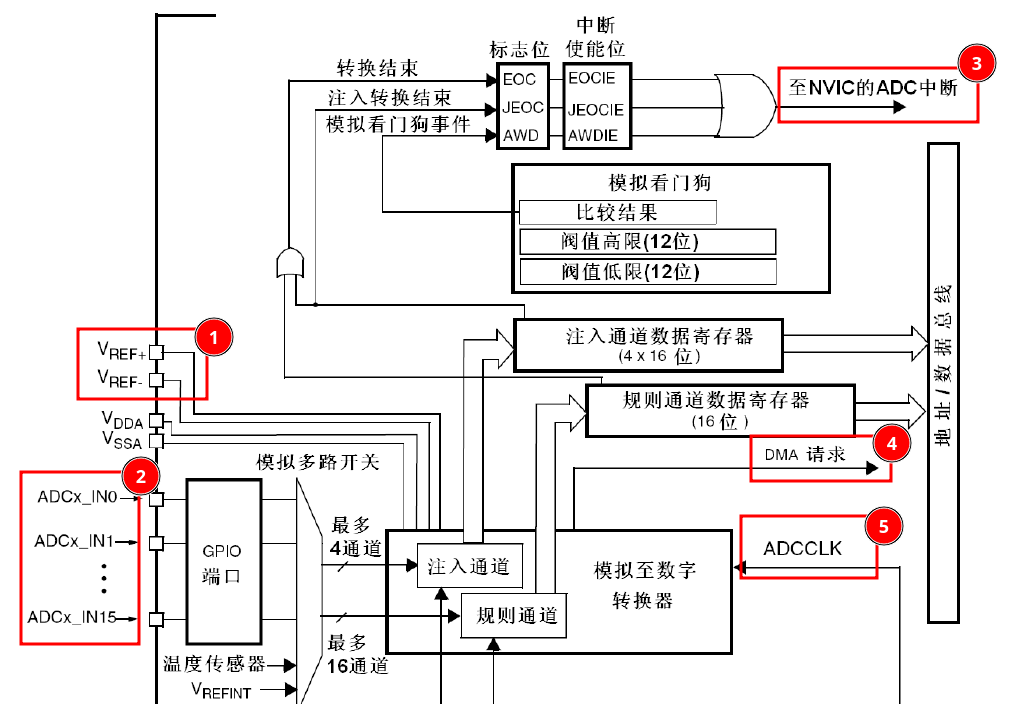

以上是ADC的内部框图，我们关注主要的是Vref、GPIO、ADC中断、DMA请求、ADCCLK。目前我们使用内部基准，通过GPIO采集电压，然后使用轮询模式读取电压值。其他方式还包括中断方式和DMA方式。

开发板内部有两个ADC的测试：

一个是温度热电偶，另外一个是电位器。具体使用我们在后面说明。

扩展阅读：

ADC原理

1.2. PCM

PCM是一种通过波形幅值测量和对信号进行数字化的一种方案：

PCM视频讲解

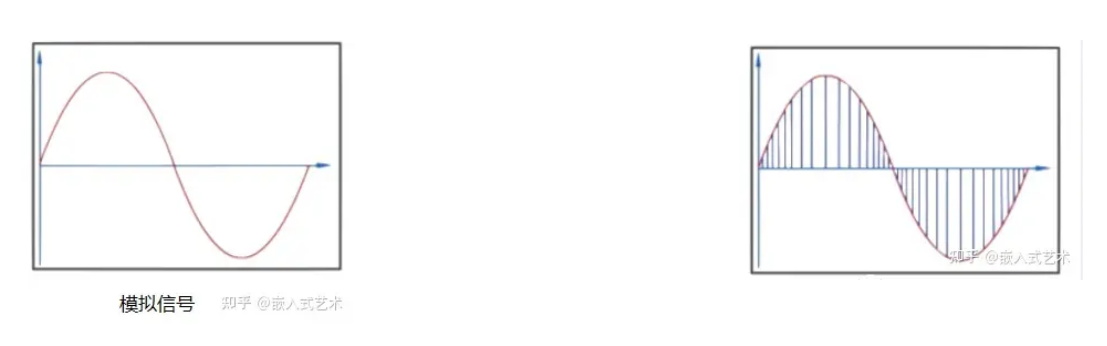

模拟信号通过间隔时间采样得到每个点的幅值，然后进行保存和处理。计算机中常见的wav格式就是PCM采样后的文件。衡量PCM的指标有两个：采样率和精度（ADC精度）。一般采样率越高越好，信号的失真越小，但是存储的空间越大。一般来说，采样率不能低于最高频率的两倍，因此以前常见的音频采样率是44k（声音最高20k），目前还有96k以上的高保真。

1.3. 实例NTC温度测试

任务描述：通过NTC测量环境温度，并通过串口打印出来。

NTC 又叫热敏电阻，温度的变化会改变其电阻值。通过这一特性，结合ADC就可以测量温度。

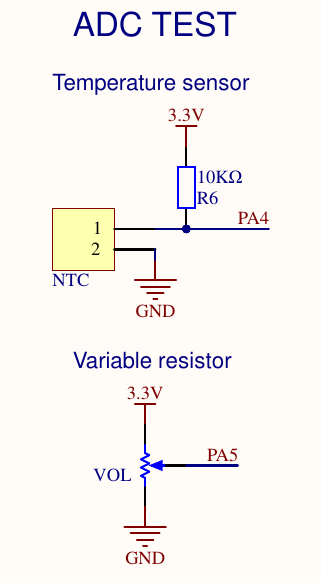

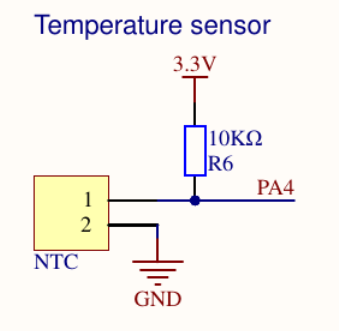

开发版的NTC是如下电路：

是接在PA4上面的一个电阻，通过10K的R6形成分压，等效电路如下：

当NTC的电阻值变化的时候，PA4这个分压点检测到的电压会随之变化。当对这个电压进行ADC转换后，可以反向计算NTC的电阻值，然后根据NTC的电阻和温度的关系可以计算出温度。

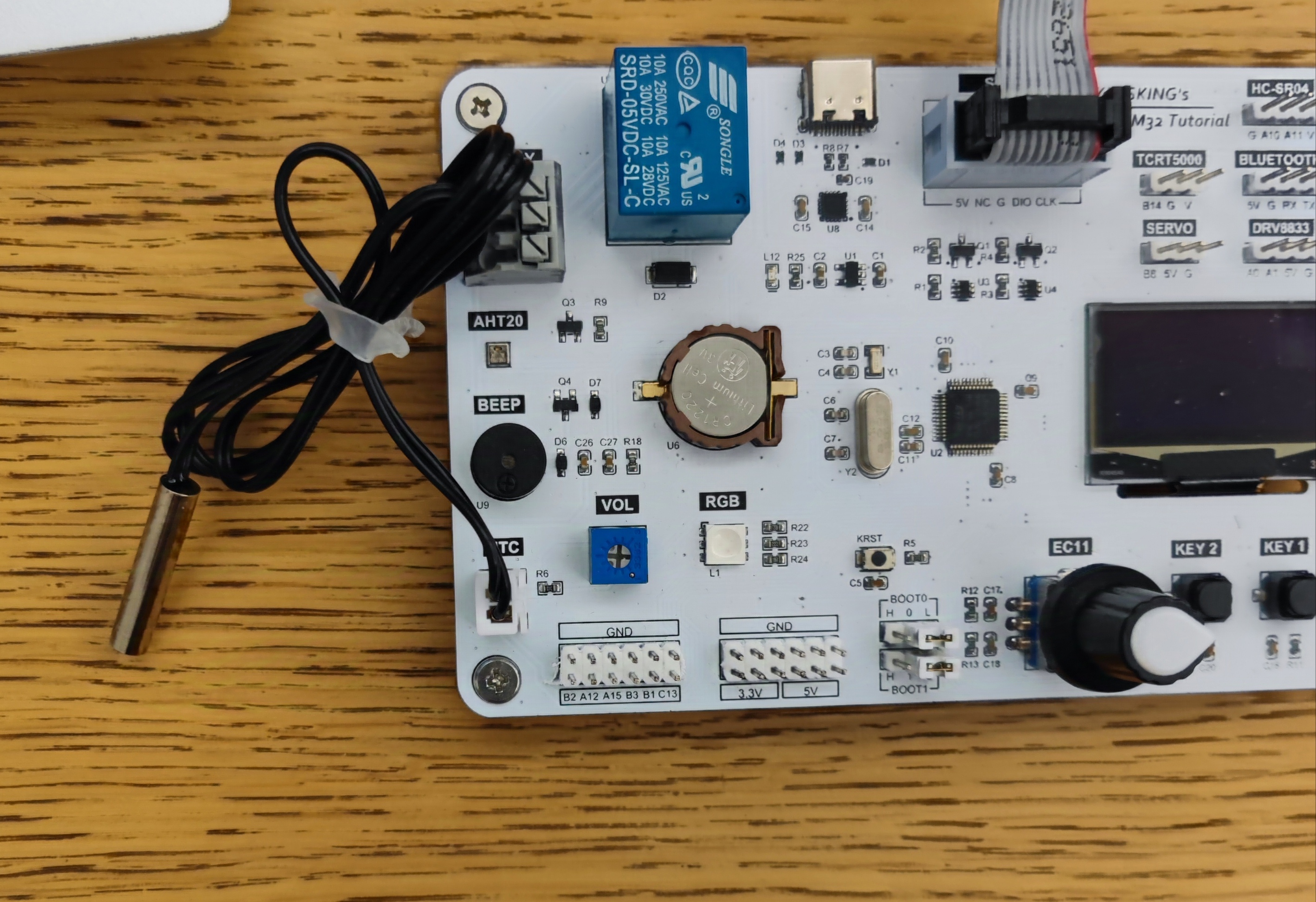

NTC是附件，与开发板这样连接：

1.3.1. 配置

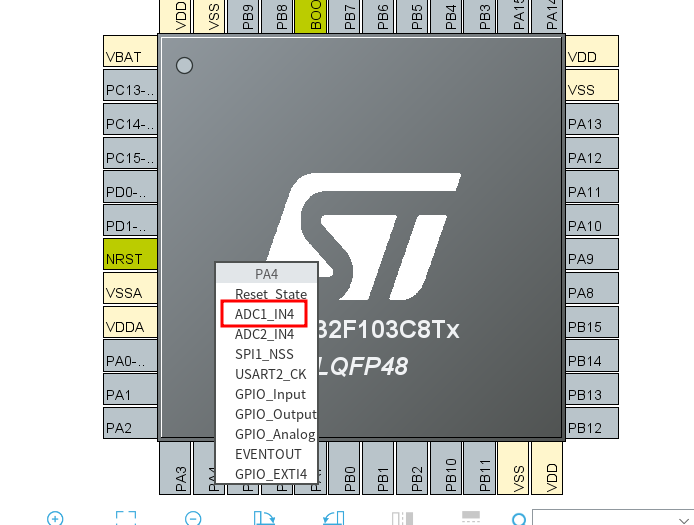

在引脚配置中，选择PA4，然后选择ADC1_IN4；

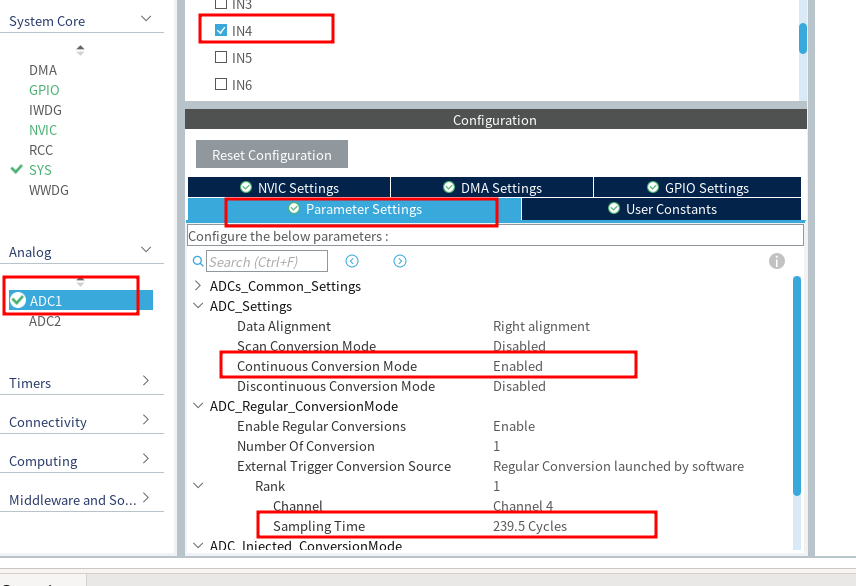

设置ADC参数：

Continuous Conversion Mode设为Enable，使ADC转换持续进行，不需要每次获取之前手动触发转换；ADC_Regular_ConversionMode -> Rank -> Sampling Time设为239.5 Cycles，最长采样时间，可以获得更稳定的转换结果。

打开串口2

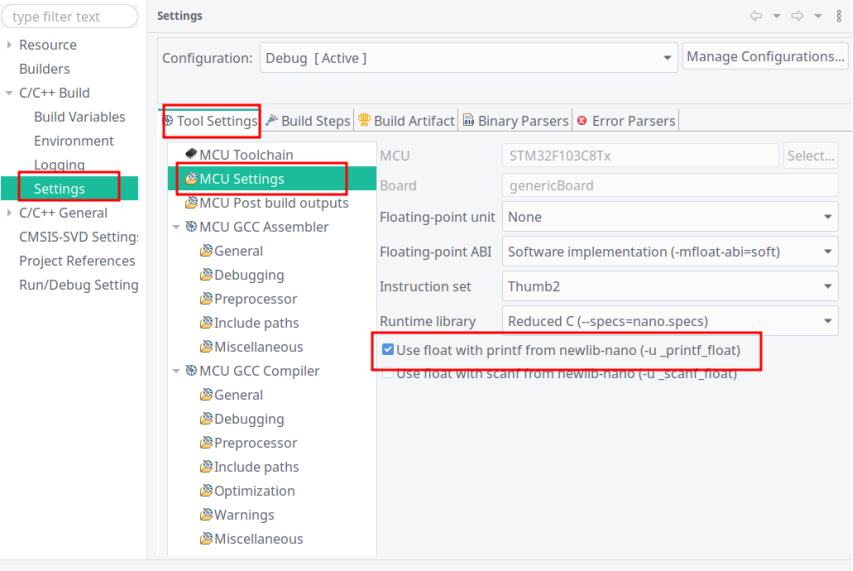

在菜单：project Properties -> C/C++ Build -> Settings -> Tool Settings -> MCU Settings，勾选Use float with printf ...

这样printf就可以打印小数。

1.3.2. 代码编写

在 inc 目录新建一个头文件 NTC.h，因为后面还会使用到NTC的一些功能；

#ifndef INC_NTC_H_
#define INC_NTC_H_

#include "main.h"
#include "math.h"

extern float NTC_Temperature;

float ADC2Resistance(uint32_t adc_value);
float resistance2Temperature(float R1);

#endif /* INC_NTC_H_ */

在 src 目录新建 NTC.c 文件，这个文件是NTC转换成温度的一些函数。

/**
 * @brief 通过ADC值计算NTC电阻
 *
 * @param adc_value ADC原始值 [0, 4095]
 * @retval 返回NTC电阻值，浮点数类型，单位Ω
 */

#include "NTC.h"

float NTC_Temperature;

float ADC2Resistance(uint32_t adc_value) {
	return (adc_value / (4096.0f - adc_value)) * 10000.0f;
}
/**
 * @brief 通过NTC电阻反推温度
 *
 * @param R1 NTC电阻值
 * @retval 返回温度，float类型，单位摄氏度
 */
float resistance2Temperature(float R1) {
	float B = 3950.0f;
	float R2 = 10000.0f;
	float T2 = 25.0f;
	return (1.0 / ((1.0 / B) * log(R1 / R2) + (1.0 / (T2 + 273.15))) - 273.15);
}

以下是 main.c文件的内容：

在 USER CODE BEGIN Includes 代码段引入头文件

/* USER CODE BEGIN Includes */
#include <string.h>
#include <stdio.h>
#include "NTC.h"
/* USER CODE END Includes */

在 USER CODE BEGIN 2 代码段加入如下内容：

	/* USER CODE BEGIN 2 */
	char send_buf[50] = { 0 };
	uint16_t adc_result = 0;
	float ntc_resistance = 0.0f;
	float temperature = 0.0f;
	HAL_ADC_Start(&hadc1);		// 开始连续ADC转换
	HAL_Delay(500);				// 等待ADC稳定

	/* USER CODE END 2 */

完善主函数的循环：

/* USER CODE BEGIN WHILE */
	while (1) {

		adc_result = HAL_ADC_GetValue(&hadc1); // 获取ADC值
		ntc_resistance = ADC2Resistance(adc_result); // 获取ADC值
		temperature = resistance2Temperature(ntc_resistance); // 获取ADC值
		sprintf(send_buf, "阻值%.1f Ω，温度: %.2f ℃\r\n", ntc_resistance,
				temperature); // 将变量打印为字符串
		HAL_UART_Transmit(&huart2, (uint8_t*) send_buf, strlen(send_buf), 10); // 通过串口2发送
		HAL_Delay(1000);
		/* USER CODE END WHILE */

		/* USER CODE BEGIN 3 */
	}
	/* USER CODE END 3 */

1.3.3. 代码分析

2. I2C

I2C 温湿度传感器
